1. Deform Scale 변경
툴바 Option > Common
2. Contour Plot Max. Min. 표기
툴바 Option > Contour
3. Legend 결과숫자표기 Scientific / Fixed 형태변경
툴바 Viewport > Viewport Anotation Options
| Abaqus Tokens 토큰개념 / 3D experience 클라우드 라이선스 (0) | 2021.07.27 |
|---|---|
| Abaqus 다운로드 경로 feat. Genden, FP 의미 (0) | 2021.02.22 |
Abaqus 토큰은 오락실 동전과 비슷합니다.
한 개의 작업에 최소 5개의 토큰이 필요합니다.
두 개의 작업을 "동시에" 실행하려면 최소 10개의 토큰이 필요합니다.
Abaqus는 FLEXnet 라이선스 유틸리티를 기반으로 하는 토큰 기반 라이선스 구성을 사용합니다.
Abaqus를 실행할 때마다 토큰 풀에서 하나 이상의 "토큰"이 "체크아웃"됩니다.
실행이 완료되면 토큰이 풀에 "체크인"되어 다른 사람이 사용할 수 있습니다.
사용되는 토큰 수는 사용 중인 제품과 병렬 처리 기능을 활용하고 있는지 여부에 따라 다릅니다.
CPU 코어 수에 따라 다른 토큰 수는 아래 표와 같습니다.
| Product | Number of CPUs (or cores) | |||||||||
| 1 | 2 | 4 | 8 | 12 | 16 | 24 | 32 | 64 | 128 | |
| Number of analysis tokens required | ||||||||||
| Abaqus/Standard | 5 | 6 | 8 | 12 | 14 | 16 | 19 | 21 | 28 | 38 |
| Abaqus/Explicit (including CEL) | ||||||||||
| Abaqus/CFD | ||||||||||
| Abaqus/Foundation | 3 | 4 | 5 | 7 | 8 | 9 | 11 | 12 | 17 | 23 |
| Abaqus/Aqua | 6 | 8 | 10 | 14 | 17 | 19 | 22 | 25 | 34 | 46 |
| Abaqus/Design | ||||||||||
| This table shows the number of tokens required based upon the number of simultaneous users. | ||||||||||
| Number of Tokens Required | ||
| Simultaneous Users | Analysis Tokens* | CAE Tokens |
| 1 | 5 | 1 |
| 2 | 10 | 2 |
| 3 | 15 | 3 |
| 4 | 20 | 4 |
| 5 | 25 | 5 |
| *Assuming Abaqus/Standard or Explicit with one processor | ||
위 테이블은 설치형 Abaqus 기준이고,
예전에는 메뉴얼에 있었던 것으로 생각되나 현재는 공식메뉴얼에서 안찾아집니다.
아래와 같은 학교메뉴얼 혹은 2차판매사에서나 찾아볼 수 있는 정보입니다.
https://answers.uillinois.edu/illinois/page.php?id=56150
Webstore, Abaqus tokens
Topics Map > Printing and Software > WebStore Webstore, Abaqus tokens How are Abaqus tokens used? General token usage. A minimum of 5 tokens are needed *per* job. If you want to run two jobs *at the same time* you would need a minimum of 10 tokens to do s
answers.uillinois.edu
클라우드 기반의 3D experience (통칭 V6) 에서는 "혼란스러운" 역할베이스 라이선스로 바뀌었습니다.
https://www.3ds.com/products-services/3dexperience/portfolio/
다쏘에서는 열심히 수익높은 클라우드 영업을 하지만
사실 현업이나 학교에서 보면 정말 답답한 라이선스입니다.
최신주제를 다루는 연구실은 더더욱 클라우드를 사용하지 않는게 현실입니다.
끝-
혹시 이 글이 유용하셨다면
아래 쿠팡링크 한번씩 클릭 해주세요.
블로그 운영에 작은 도움이 됩니다.
-진짜 끝-
| Abaqus 결과 plot 시 자주 하는 설정 세가지 수정경로 (0) | 2023.10.22 |
|---|---|
| Abaqus 다운로드 경로 feat. Genden, FP 의미 (0) | 2021.02.22 |

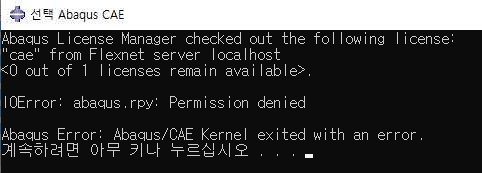

정상적으로 설치했다고 생각한 Abaqus
아이콘으로 실행하면 종종 나오는 에러.
관리자 권한이 없는데 뭔가 바꾸려고 하는게 근본원인이다.
구체적으로 원인을 찾아보면,
Abaqus CAE 아이콘 속성에서 기본폴더가 지정되지 않았을 때
해결방법은 두 가지.
그러나 아이콘으로 굳이 실행해야겠다 하시는분들은,
이 방법도 뭐 나름 간편하다.
Abaqus 실행관련 아이콘을 좀 더 파봐야 한다.
일단 저 "Abaqus CAE 바로가기" 아이콘을 찾아가보면,
C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Dassault Systemes SIMULIA Established Products 2021
문제의 "Abaqus CAE 바로가기" 의 속성을 보면,
대상 위치가
C:\SIMULIA\EstProducts\2021\win_b64\resources\install\cae\launcher.bat cae || pause
라고 나와 있는데,
해외 커뮤니티에서는 이 경로의 관리자 권한을 부여하는 방법을 안내하고 있다.
www.hull1.com/fixit/2020/08/06/abaqus-ioerror.html
나도 이 링크에서 안내하는대로 권한설정에 수많은 삽질을 거듭한 끝에...
드디어 가장 강력하고 간편한 방법을 찾았으니
그것은 바로...바로...
시작위치(S): 에 공란에 작업폴더를 기입해 주는것.
저 공란에 D:\temp 라고 넣어주면
오.. 권한이 없는데 바꿀래? 라고 묻는다.
이거때문에 실행이 안된 것이지...
이걸 바꾸고 나면 아이콘 클릭해도 잘 실행된다.
생각해보면,
설치할 때 D:\temp 를 기본작업폴더로 지정은 해줬지만
Abaqus가 자동으로 저 폴더를 만들지 않았다.
원래 설치할 때 지정되어 있던 기본폴더인 C:\Temp는 설치할 때 존재하던 폴더라서
저 에러가 발생하지 않고,
대상 란에도 정상적으로 C:\Temp가 기입되어있지 않을까?
다음에 설치할 때는 D:\temp 를 미리 만들어놓고 설치해봐야겠다.
추가로,
Abaqus cae 바로가기 속성의 저 런처가 있는 폴더로 가서 launcher.bat를 실행 해보면,
이런게 뜨는데 이건 뭔지?
아시는분 코멘트 부탁드려요 :)
